Опис производа

● Модел БР.: ВГС СФ6 ЛБС

● Називна струја: 630А

● Радни напон: 12кВ, 24кВ, 36кВ

● Висока прекидна способност

● Компактна величина и мала тежина

● Стандард: ИЕЦ60256-1, 1997, ИЕЦ60420

Увод

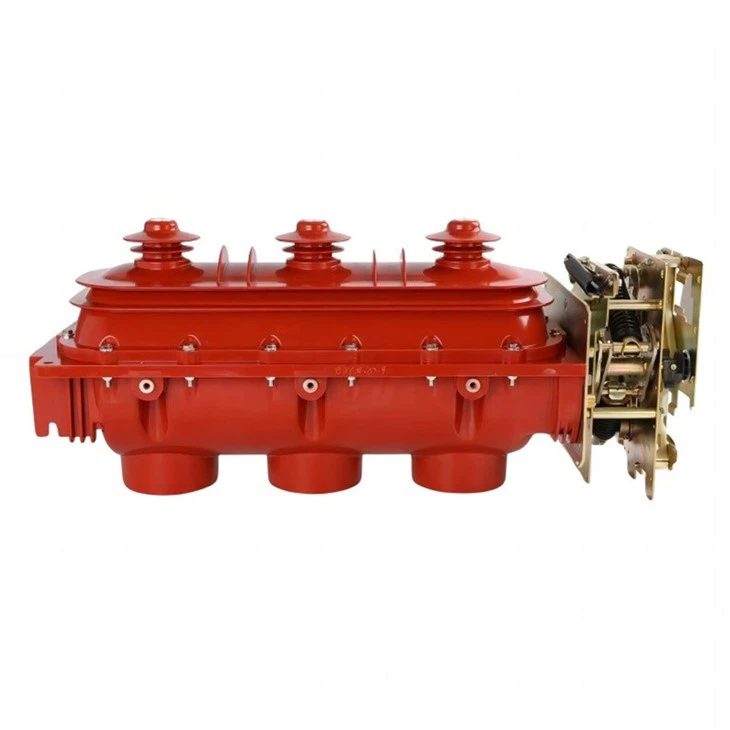

ВГС-12/24/36кВ СФ6 ЛБС је унутрашњи високонапонски прекидач дизајниран за напајање и трансформаторске подстанице. Користи СФ6 гас као средство за гашење лука и изолацију. Са својим могућностима укључивања, искључивања и уземљења, он ефикасно штити и контролише електричну опрему.

ВГС-12/24/36кВ СФ6 ЛБС је посебно погодан за ормане са прстенастом мрежом, ормане за огранке каблова и разводне расклопне подстанице. Поред тога, ВГС-12/24/36кВ-Д СФ6 ЛБС варијанта комбинује СФ6 ЛБС са осигурачем за додатну заштиту. Оба модела су у складу са стандардима које су поставили ИЕЦ60256-1 (1997) и ИЕЦ60420. Ови поуздани и свестрани СФ6 ЛБС доприносе ефикасном функционисању електричних система, обезбеђујући безбедне и контролисане операције у различитим применама.

Бенефит

● Висок капацитет прекидања: СФ6 ЛБС може поуздано да прекине струјне кругове под оптерећењем и условима кратког споја. Његов прекидни капацитет је већи од традиционалних прекидача за прекид оптерећења, омогућавајући му да поднесе веће струје и оптерећења.

● Висока електрична и механичка стабилност: СФ6 ЛБС користи СФ6 гас под високим притиском као медијум за гашење лука, обезбеђујући одличну електричну и механичку стабилност. Високе перформансе изолације и способност гашења лука СФ6 гаса омогућавају прекидачу за прекид оптерећења да ради стабилно под високим напоном и условима велике струје.

● Висока поузданост: СФ6 ЛБС нуди поуздан рад и перформансе у различитим условима околине. Мање је под утицајем влаге, загађења и других спољних фактора, што га чини погодним за дуготрајан рад у тешким радним окружењима.

● Компактна величина и мала тежина: У поређењу са традиционалним прекидачима ваздушног оптерећења, СФ6 ЛБС има мањи отисак и мању тежину. Ово га чини погоднијим за инсталацију и ожичење у теренским апликацијама, посебно у окружењима са ограниченим простором.

● Дуг животни век: Због усвајања висококвалитетних материјала и дизајна, СФ6 ЛБС има дужи век трајања. Његове перформансе изолације и способност гашења лука остају стабилне током дуготрајне употребе, смањујући потребу за одржавањем и заменом.

Технички Подаци

Ставка	Јединица	Оцена
Напон	КВ	12	24	36
Називна фреквенција	Хз	50/60хЗ
Номинална струја	A	630
Називна струја прекидања оптерећења	A	630
Називна струја прекида кабла за пуњење	A	10
Називна струја кратког споја	КА	50
Максимална отпорна струја	КА	50
Називна отпорна струја кратког споја	КА	25
Називно трајање кратког споја	S	1
Издржљиви напон фреквенције снаге, фаза до фазе/фазе	КВ	28	50	70
Издржљиви напон фреквенције напајања, прекидни јаз (ефективна вредност)	КВ	32	60	82
Издржљиви напон муње, фаза у фазу/фаза према земљи	КВ	75	125	170
Импулс муње издржи напон, прекидајући јаз	КВ	85	145	195
Механички живот	Тимес	Веће или једнако 5000	Веће или једнако 2000
Степен заштите		ИП3Кс

Питања и одговори

П: Шта је ВГС модел СФ6 ЛБС?

О: ВГС модел СФ6 ЛБС је електрични прекидач који се користи за прекидање и прављење електричних кола у средњим и високим напонима. Користи СФ6 гас као медиј за гашење лука и изолацију.

П: Које су предности ВГС модела СФ6 ЛБС?

О: ВГС модел СФ6 ЛБС нуди предности као што су висок прекидни капацитет, висока електрична и механичка стабилност, висока поузданост, компактна величина, мала тежина и дуг животни век.

П: Како функционише ВГС модел СФ6 ЛБС?

О: Када је прекидач за прекид оптерећења затворен, то омогућава да електрична струја тече кроз коло. Када се отвори, прекида струјни ток гашењем лука помоћу гаса СФ6, који има одлична својства гашења лука.

П: Где се користи ВГС модел СФ6 ЛБС?

О: ВГС моделСФ6 ЛБС се обично користи у системима за дистрибуцију електричне енергије, трансформаторским подстаницама, прстенастим главним јединицама, кабловским орманима и дистрибутивним расклопним подстаницама.

П: Да ли постоје забринутости за животну средину у вези са ВГС серијом СФ6 ЛБС?

О: Да, гас СФ6 је моћан гас стаклене баште са високим потенцијалом глобалног загревања. Правилно руковање и процедуре одлагања су неопходне да би се смањио утицај на животну средину.

П: Да ли постоје мере предострожности које треба узети у обзир када користите ВГС серије СФ6 ЛБС?

О: Мере предострожности укључују праћење упутстава произвођача, коришћење одговарајуће личне заштитне опреме и поштовање локалних прописа за руковање гасом СФ6.

П: Са којим стандардима је усаглашена ВГС серија СФ6 ЛБС?

О: СФ6 ЛБС је у складу са стандардима као што су ИЕЦ60256-1, 1997, ИЕЦ60420, који одређују њихове перформансе, методе испитивања и безбедносне захтеве.

П: Да ли се ВГС серија СФ6 ЛБС може комбиновати са другим заштитним уређајима?

О: Да, ВГС серија СФ6 ЛБС се може комбиновати са осигурачима или другим заштитним уређајима како би се побољшала заштита и контрола електричне опреме.

П: Колики је животни век ВГС серије СФ6 ЛБС?

О: ВГС серија СФ6 ЛБС има дуг животни век захваљујући висококвалитетним материјалима и дизајну. Уз правилно одржавање, могу поуздано радити дуги низ година.

П: Које су типичне вредности напона за ВГС серију СФ6 ЛБС?

О: ВГС серија СФ6 ЛБС је доступна у различитим напонима, обично у распону од 12кВ до 36кВ. Специфични називни напон зависи од примене и захтева система.

П: Колико често СФ6 гас серије ВГС треба да се проверава и допуњује у прекидачима оптерећења?

О: СФ6 гас у ВГС прекидачима оптерећења треба периодично проверавати за његов притисак и нивое чистоће. Допуњавање је потребно ако притисак или чистоћа гаса падну испод наведених граница.

П: Који су типични захтеви за одржавање ВГС серије СФ6 ЛБС?

О: Захтеви за одржавање укључују периодичне провере, чишћење и тестирање контаката прекидача, радних механизама и стања гаса СФ6. Редовно одржавање помаже да се обезбеди правилан рад и дуговечност прекидача.
